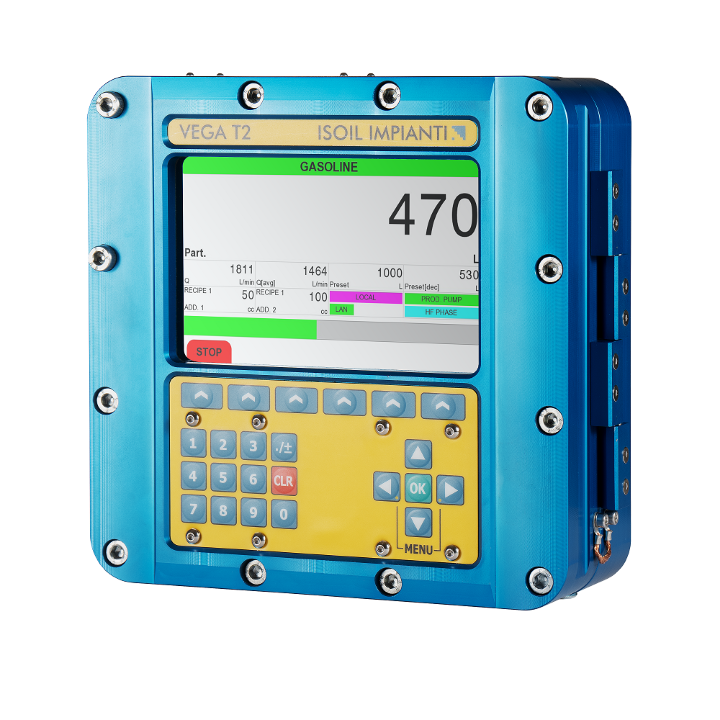

Testata Elettronica VEGA T2 per depositi petroliferi e linee di trasferimento

Specifiche Tecniche

Funzionalità

• Unità di misura flessibili: Supporta diverse unità di misura (litri, galloni, metri cubi, grammi, chilogrammi, ecc.)
• Acquisizione dati avanzata: Conteggio con doppio segnale impulsivo conforme a OIML R117, ISO 6551 e API capitolo 5.5
• Compensazione temperatura e pressione: Calcola volumi compensati secondo tabelle API per:
  • Prodotti petrolchimici (tabelle API 11.1)
  • GNL e GPL (tabelle API 11.2.4)
  • Etanolo (tabelle OIML R22 e NBR5992)
  • Solventi ed altri prodotti
• Gestione valvole: Supporta diversi tipi di valvole (a due stadi, multistep/digitale, analogica)
• Additivazione in linea: Gestisce fino a 8 Injection Blocks con possibilità di definire fino a 4 ricette

Connettività

• 1 porta Ethernet 1Gbps
• 4 porte seriali RS485/RS232
• 1 porta USB
• Compatibilità con WiFi e Bluetooth (scheda opzionale)
• Supporto per protocolli ModBus RTU/TCP, FTP e protocolli proprietari

Dati tecnici

Caratteristiche ambientali

• Temperatura di funzionamento: -40°C a +55°C
• Temperatura di stoccaggio: -40°C a +65°C
• Umidità relativa: 5% a 95% UR

Caratteristiche meccaniche

• Materiale custodia: Alluminio
• Dimensioni: 247 x 247 x 94 mm
• Peso: circa 7,5 kg
• Montaggio: Su pannello con 4 fori filettati M6x12 mm
• Ingressi cavi: 7 fori filettati ½” NPT

Caratteristiche elettriche

• Alimentazione:
  • Versione A: 115-230 VAC
  • Versione B: 24 VDC
• Consumo massimo: 18W (12W dissipati internamente + 6W per accessori esterni)
• Display: TFT a colori, risoluzione VGA (800 x 480 pixel), 7″, retroilluminato a LED
• Tastiera: A membrana con 23 tasti

Omologazioni

VEGA T2 è approvata secondo:

• IECEx
• Direttiva europea 2014/34/UE “ATEX” (atmosfere esplosive)
• Direttiva europea 2014/30/UE “EMC” (compatibilità elettromagnetica)
• Direttiva europea 2014/53/UE “RED” (apparecchiature radio)
• Direttiva europea 2014/35/EU “LVD” (bassa tensione)
• Direttiva europea 2014/32/UE “MID” (strumenti di misura)

Caratteristiche metrologiche

• Evaluation Certificate n. 38495 rilasciato da LNE (Francia)
• Conforme alle guide WELMEC 8.8 e 7.2 e OIML R117-1
• Certificazione hardware:
  • Classe meccanica: M1
  • Classe elettrica: E2
  • Classe di umidità: H3
• Certificazione software con estensioni WELMEC 7.2 (S, L, T, I)
• Protezione ATEX-IECEX: II 2 G Ex db ib IIB T6 Gb
• Protezione meccanica: IP66 (secondo IEC 60529), uso esterno
